Фискальный регистратор Атол 55Ф

Производитель: Атол

Описание

Цены: Без ФН, с ФН на 15 мес., С ФН на 36 мес.
Ширина ленты: 57 мм
Обзор:

Основные
Габариты аппарат упаковка	115135200 291197183
Вес, кг неттобрутто	1 2,8
Гарантия, месяцев	18
Средний срок службы (амортизации), лет	7
Работа в автономном режиме	есть
Автоотрезчик чеков	есть
Фискальный накопитель	есть
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги
Учебный режим	есть
Программирование логотипа	есть
Способ подключения к интернету	LAN, Wi-Fi (GSM) опционально
Подключение внешних устройств	ПК, табло, клавиатура, денежный ящик, кухонный звонок
Внешние порты	USB, COM (RS-232), RJ, DB9 (RS232C), PS/2, TCS7960-53-2010 (для адаптера питания), LAN
Производитель	АТОЛ
Печать QR-кода для ЕГАИС	да
Дата выхода на рынок	2016

Комплект поставки:

фискальный регистратор;
блок питания;
COM кабель;
USB кабель;
переходник с термоленты 57 мм на 44 мм;
руководство по быстрому старту;
паспорт ККТ;
паспорт фискального накопителя;
модуль беспроводной связи (опционально).

Модуль беспроводной связи

Для всех своих новых аппаратов АТОЛ использует универсальный модуль беспроводной связи, в четырех конфигурациях:

Комплект модуля
Wi-Fi + 2G + Bluetooth
Только Wi-Fi
2G+Bluetooth
3G+Bluetooth

Внешний вид и удобство

АТОЛ 55Ф - это модифицированный FPrint-55К под фискальные накопители. Внешне устройство мало отличается от родительской модели, да и функциональность сильно не изменилась. И по сути, это правильный ход: где без проблем работал FPrint 55, там же будет работать АТОЛ 55Ф. Программное обеспечение позволяет легко управлять этим аппаратом.

Крепкий корпус полностью из пластмассы исключает статические разряды.

Есть возможность крепления на вертикальные поверхности.

А вот установка фискального накопителя - задача не для слабонервных: требуется частично разобрать устройство, что лишает Вас гарантии. По сути ничто не мешало разработчикам сделать лючок на нижней стороне корпуса, и провести туда шлейф для фискального накопителя.

В ближайшее время АТОЛ 55Ф можно будет использовать для фиксации безналичных расчетов в Интернет-магазинах и передачи электронных чеков.

Вид на АТОЛ 55Ф, кнопка открытия крышки и пломба

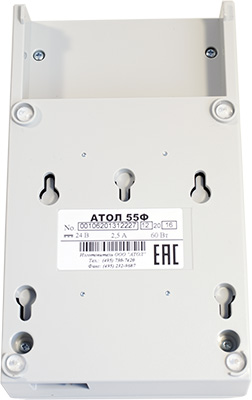

Вид снизу на АТОЛ 55Ф, обзору доступны вырезы в корпусе для крепления на стене

Дисплей

Индикатор состоит из двух светодиодов: один индицирует наличие ошибок, второй наличие питания.

Там же расположена кнопка прокрутки чеков.

Кнопка открытия крышки принтера расположена на левом боку.

Кнопка включения - на передней панеле снизу справа.

Подключение к устройствам

Может подключаться к компьютеру через COM или USB.
Через разъем RJ-11 можно подключить денежный ящик.
Появился разъем LAN для подключения к сети Интернет.
Так же есть разъем для подключения адаптера питания 24В.
За заглушкой скрывается отверстие для антенны, используется только в случае установки модуля беспроводной связи.

Порты АТОЛ 55Ф: LAN, заглушка для антенны GSM, USB-B, COM, RJ-11, порт питания

Порты АТОЛ 55Ф чуть ближе: LAN, заглушка для антенны GSM, USB-B, COM, RJ-11, порт питания

Принтер

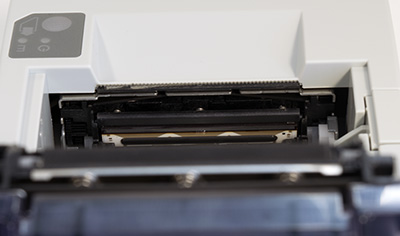

В АТОЛ 55Ф установлен термопринтер SII CAPD247E-E.
Удобная загрузка бумаги: положить бумагу в принтер и закрыть верхнюю крышку.
В комплекте поставки имеется переходник с чековой ленты шириной 55 мм на 44 мм.

В АТОЛ 55Ф установлен ограничитель для бумаги 44мм

Виды основных кассовых чеков и отчетов

Разрешение печати у АТОЛ 55Ф отличное, но выделено слишком мало памяти для сохранения картинок, поэтому логотипы печатаются в слишком плохом разрешении.

Кассовый чек	Утренний X - отчет без гашения	Вечерний Z отчет с гашением.

Питание

АТОЛ 55Ф как и FPrint-55ПТК питается от внешнего блока питания, который преобразует 220 Вольт в 24 Вольта.

Впечатление

По сути АТОЛ не долго думая, модернизировал FPrint 55 для работы с операторами фискальных данных и личным кабинетом налоговой службы по новому законодательству.

Других отличий от материнской модели мало. Термопринтер заменен на более новую версию (которая не сильно отличается по качеству печати от старой), и на основную плату устройства установлен сетевой порт для выхода в Интернет.

АТОЛ не предоставляет в комплекте диск с руководствами и драйверами, скачать требуемое ПО и инструкции Вы можете, как с сайта АТОЛ, так и с нашего сайта.

Плюсы фискального регистратора

надежность конструкции;
простая настройка и регистрация ККТ;
хорошее разрешение печати текста;
наличие LAN порта;
возможность передачи данных через USB.

Минусы фискального регистратора

не печатает на ленте шириной 80 мм;
сложность установки фискального накопителя;
плохое разрешение печати логотипов;
не рассчитан на большие нагрузки;
модуль беспроводной связи продается отдельно;
неудобство программирования нажатием кнопки протяжки ленты.

Сферы применения

розничная и оптовая торговля
услуги

Программирование:

Руководство по подключению и настройке АТОЛ 55Ф

Меню страницы:

настройка фискального регистратора
особенности установки драйвера
установка драйвера USB
подключение к Мой Склад

Смотрите так же:

настройка Ethernet over USB
настройка Wi-Fi
регистрация ККТ в ФНС
модернизация старых ККТ

Настройки фискального регистратора перед подключением к компьютеру

Так как АТОЛ 55Ф доработанная версия FPrint 55, по-этому способ подключения фискального регистратора к компьютеру не сильно отличается от материнской модели. АТОЛ 55Ф по умолчанию работает в следующих режимах:

включен порт RS 232
отрезчик бумаги включен
протокол Атол 2.4

Как изменить RS 232 на USB - порт:

Включите фискальный регистратор, одновременно удерживая клавишу промотки бумаги
не отпуская клавишу промотки бумаги дождитесь четвертого "писка", а затем отпустите ее (первый короткий писк при включении не считается).
Нажмите кнопку промотки 2 раза, дождитесь, пока выйдет чек
нажмите клавишу промотки:
- 3 раза, если выбираете работу через USB
- 2 раза, если выбираете работу через COM
нажмите клавишу промотки 1 раз для выхода

Программирование автоматического отрезчика чеков:

Включите фискальный регистратор, одновременно удерживая клавишу промотки бумаги
не отпуская клавишу промотки бумаги дождитесь второго "писка", а затем отпустите ее (первый короткий писк при включении не считается).
нажмите клавишу промотки ленты:
- 3 раза, чтобы ВКЛючить отрезчик
- 2 раза, чтобы ВЫКЛючить отрезчик
нажмите клавишу промотки 1 раз

Выбор протокола обмена с компьютером:

не отпуская клавишу промотки бумаги дождитесь четвертого "писка", а затем отпустите ее (первый короткий писк при включении не считается).
Нажмите кнопку промотки 4 раза , а затем сделайте паузу 5 секунд
нажмите клавишу промотки ленты:
- 2 раза, для ВКЛючения протокола Атол 2.4
- 3 раза, для ВКЛючения протокола Штрих
нажмите клавишу 1 раз

Особенности установки драйверов торгового оборудования версии 9

Скачайте и установите АТОЛ драйвер торгового оборудования. По этой ссылке доступны драйвера для ОС Windows, драйвера для других систем Вы сможете скачать в соответствующем разделе.

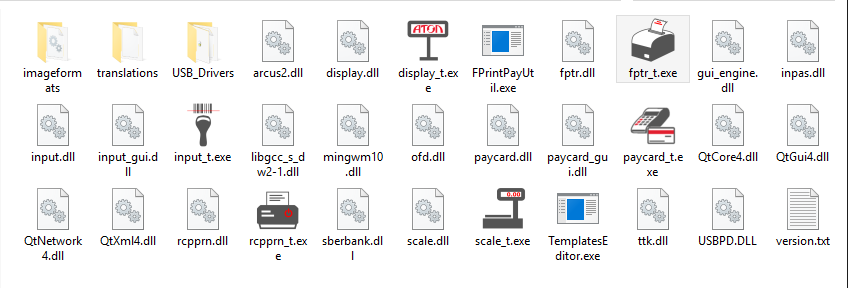

Распаковываем скаченный архив на жесткий диск Вашего компьютера (например, на системный "Диск C"). Получится что-то вроде этого:

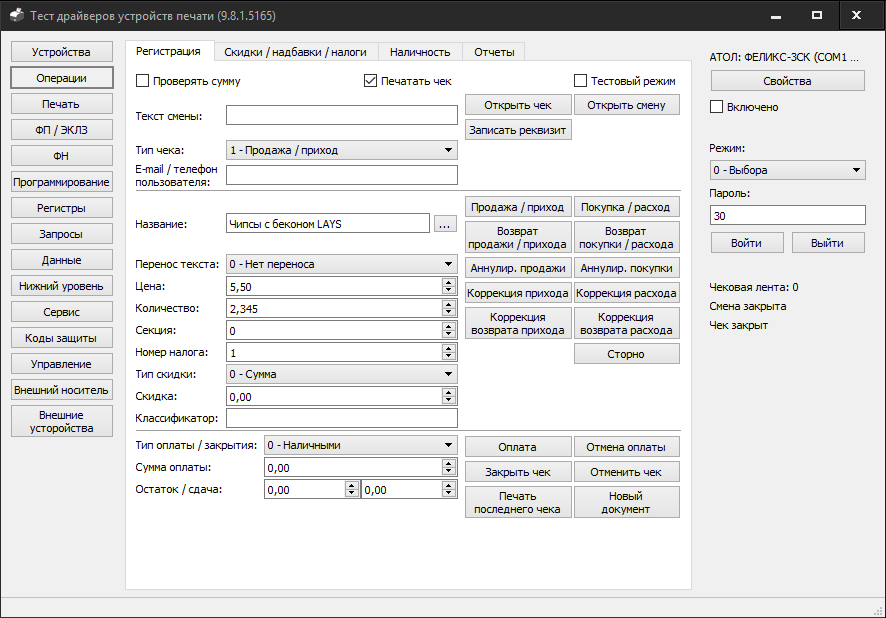

Для работы с фискальными регистраторами, Вам потребуется запустить fptr_t.exe. Появится следующее окно:

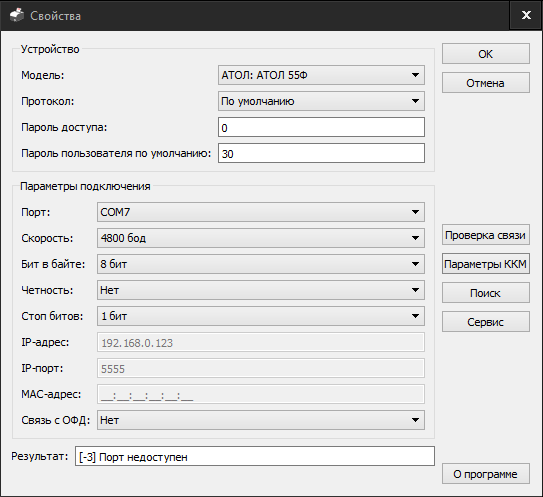

Для настройки соединения фискального регистратора с компьютером, нажмите кнопку "Свойства":

Принцип аналогичен старому оборудованию Атола:

выбираете Вашу модель ККТ изз списка;
протокол работы (АТОЛ 2 или АТОЛ 3), можно оставить "по умолчанию";
порт (если не знаете, то воспользуйтесь функцией поиска);
скорость 115200 бод;
остальные параметры оставьте по умолчанию.

Нажимаете "Проверка связи" и смотрите в окно "Результат".

Внимание: более подробное описание подключения смотрите в руководстве по эксплуатации.

Если Вы подключаете АТОЛ 55Ф через USB интерфейс, то потребуется установка драйверов из папки "USB_Drivers".

Установка драйвера USB + подключение к ПК

Принцип установки USB драйверов у оборудования АТОЛ един для всех устройств. По-этому можно спокойно использовать любую инструкцию по подключению, например от FPrint-55.

Подключите фискальный регистратор к компьютеру и сети 220 вольт, включите тумблер питания.

Вызовите диспетчер устройств одним из двух способов:

Первый способ

Второй способ

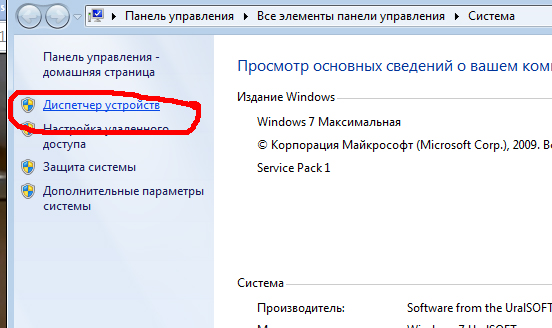

Нажмите левой клавишей мышки по значку "Мой компьютер" и выберите "Свойства"

Свойства компьютера

Нажмите кнопку "Диспетчер устройств". Для примера Windows 7:

Диспетчер устройств

В командной строке или в поиске выполните команду:

mmc devmgmt.msc

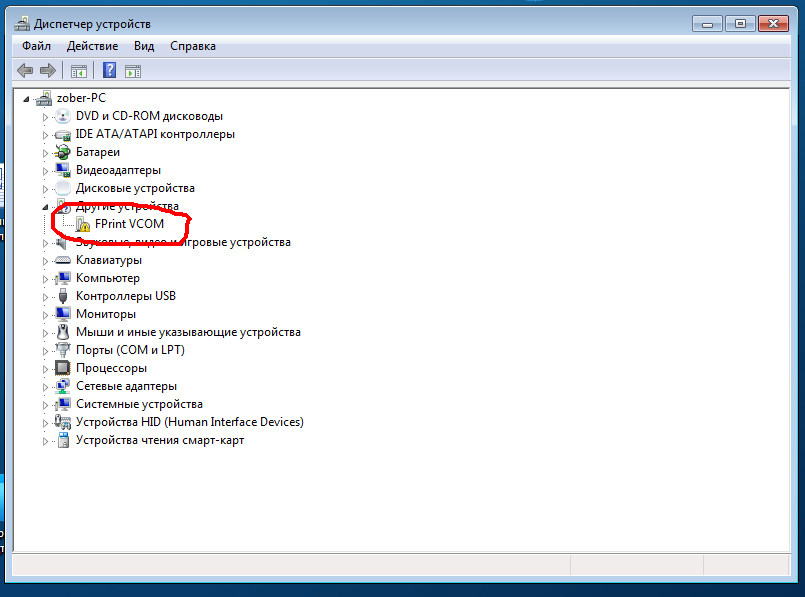

Найдите нужный принтер и кликните на нем мышкой 2 раза

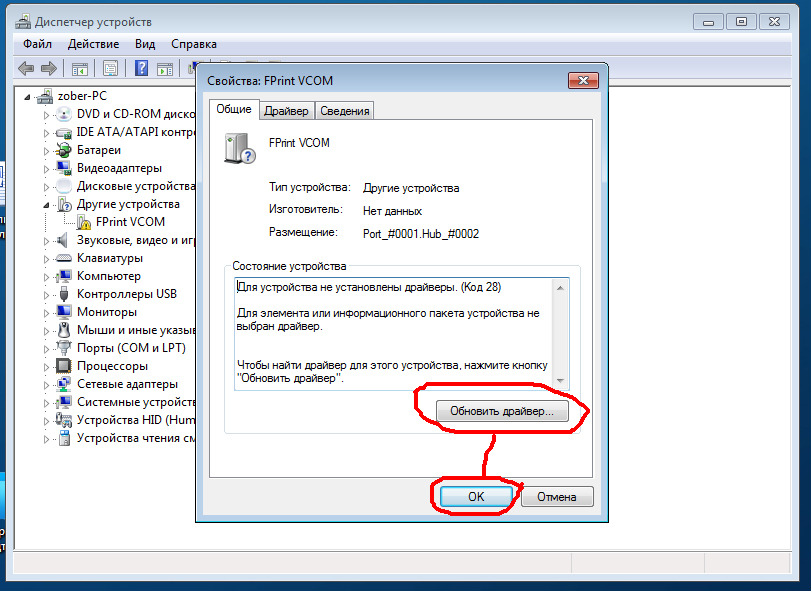

Нажмите "Обновить драйвер" и "ОК"

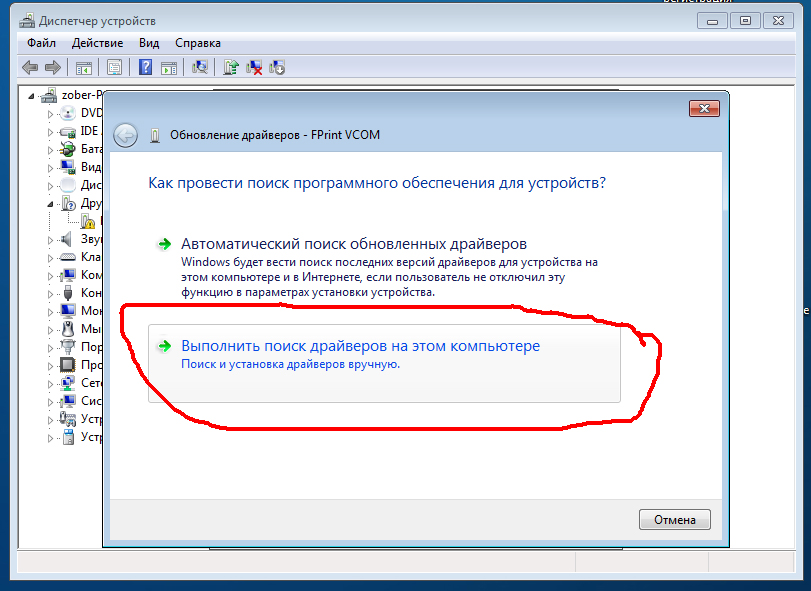

Выберите "Выполнить поиск драйверов на данном компьютере

Укажите следующее место: *системный диск**папка с распакованным архивом*USB_Drivers

ОБРАТИТЕ ВНИМАНИЕ НА ЧАСТУЮ ОШИБКУ!!!

И нажмите ОК

Нажмите ДАЛЕЕ

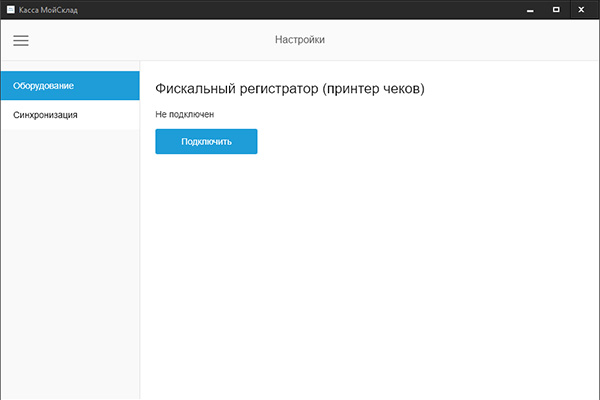

Подключение АТОЛ к Мой Склад

Подключение любых фискальных регистраторов производства АТОЛ к системе "Мой Склад" очень простая. Требуется:

Установить драйвер АТОЛ.
Установить приложение Мой Склад для Android, iOS или браузера Google Chrome.
После установки зайти в приложение Касса Мой Склад.
В меню выбрать Настройки.
Нажать кнопку Подключить.
Выбрать производителя ККТ и скорость соединения.
Нажать кнопку Найти.

Все. Остальное система сделает за Вас. Если ККТ подключена к компьютеру без ошибок, то все заработает нормально.

АТОЛ 55Ф: характеристики

Основные
Габариты	115135200
Габариты с упаковкой	291197183
Вес, кг	0,9
Гарантия, месяцев	18
Срок службы (амортизации) не менее, лет	7
Рабочая температура (градусов по Цельсию)	+5... +45
Влажность	85%
Фискальный накопитель	да
ЭКЛЗ	нет
Возможные сферы применения	торговля, услуги
Производитель	АТОЛ
Генеральный поставщик
Официальная техподдержка
Дата выхода на рынок	2016
Функциональные возможности
Учебный режим
Работа в автономном режиме	есть
Максимальное количество покупок за смену
Количество программируемых товаров	∞
Максимально возможная сумма к пробитию	99 999 999 рублей, 99 копеек.
Оформления возврата	есть
Автоматический отрезчик чековой ленты	есть, гильотина
Крепление на вертикальные поверхности	есть
Информация на чеке
Количество программируемых строк в заголовке чека	20
Количество программируемых строк в окончании чека	20
Программирование логотипа	есть (максимальная ширина картинки 184 px)
Питание
От электросети 220 В	есть
Автомобильный прикуриватель 12 В	нет
Потребляемый ток, (А)	2
Время включения ККМ (секунд)	5
Мощность, (Вт)	60
Подключение внешних устройств
Сканер штрих-кода	нет
Весы	нет
Компьютер	есть
Дисплей	есть
Клавиатура	есть, требуется переходник COM - PS/2
Денежный ящик	есть
Интерфейсы
COM-порт (RS-232)	есть (RS-232C)
LAN-порт	есть
Wi-Fi, Bluetooth	опционально
RS-485	нет
Модуль беспроводной связи	опционально
USB	есть (USB 2.0)
RJ (Денежный ящик)	есть, RJ 45
DB9 (RS232C) (диспелей кассира / покупателя, ПК)	есть, требуется переходник
PS/2 (клавиатура)	есть, требуется переходник
TCS7960-53-2010 (для адаптера питания)	есть
Принтер, тип ленты
Тип	термопечать: SII CAPD247E-E
Ширина кассовой ленты, мм	58 или 44
Тип загрузки бумаги	Drop-in&Print (в одно движение)
Количество знаков в строке чека	36
Ширина бобины, не более, мм	83
Разрешение печати
Строк печати средней длинны до отказа, не менее
Скорость печати (строк в секунду)	5
Автоматический отрезчик чековой ленты
Тип отрезчика	гильотина
Надежность (кол-во срабатываний до отказа)	700 000
Разрядность реквизитов
Заводской номер ККТ	14
Регистрационный номер ККТ	16
ИНН владельца ККТ	12
Дата	6
Заводской номер ФН	16
Дата активации ФН	6
Итог сменных приходов	12
Итог сменных расходов	12
Дополнительно
Время непрерывной работы, не менее (часов в сутки)	16
Среднее время работы до поломки не менее (часов)	3000

АТОЛ 55Ф: коды ошибок

Код		Описание
DEC	HEX	Описание
0	00h	Ошибок нет.
1	01h	Контрольная лента обработана без ошибок.
8	08h	Неверная цена (сумма).
10	0Ah	Неверное количество.
11	0Bh	Переполнение счетчика наличности.
12	0Ch	Невозможно сторно последней операции.
13	0Dh	Сторно по коду невозможно (в чеке зарегистрировано меньшее количество товаров с указанным кодом).
14	0Eh	Невозможен повтор последней операции.
15	0Fh	Повторная скидка на операцию невозможна.
16	10h	Скидка/надбавка на предыдущую операцию невозможна.
17	11h	Неверный код товара.
18	12h	Неверный штрих-код товара.
19	13h	Неверный формат.
20	14h	Неверная длина.
21	15h	ККМ заблокирована в режиме ввода даты.
22	16h	Требуется подтверждение ввода даты.
24	18h	Нет больше данных для передачи ПО ККМ.
25	19h	Нет подтверждения или отмены продажи.
26	1Ah	Отчет с гашением прерван. Вход в режим невозможен.
27	1Bh	Отключение контроля наличности невозможно (не настроены необходимые типы оплаты).
30	1Eh	Вход в режим заблокирован.
31	1Fh	Проверьте дату и время.
32	20h	Дата и время в ККМ меньше чем в ЭКЛЗ.
33	21h	Невозможно закрыть архив.
61	3Dh	Товар не найден.
62	3Eh	Весовой штрих-код с количеством <>1.000.
63	3Fh	Переполнение буфера чека.
64	40h	Недостаточное количество товара.
65	41h	Сторнируемое количество больше проданного.
66	42h	Заблокированный товар не найден в буфере чека.
67	43h	Данный товар не продавался в чеке, сторно невозможно.
68	44h	Memo Plus 3 заблокировано с ПК.
69	45h	Ошибка контрольной суммы таблицы настроек Memo Plus 3.
70	46h	Неверная команда от ККМ.
102	66h	Команда не реализуется в данном режиме ККМ.
103	67h	Нет бумаги.
104	68h	Нет связи с принтером чеков.
105	69h	Механическая ошибка печатающего устройства.
106	6Ah	Неверный тип чека.
107	6Bh	Нет больше строк картинки.
108	6Ch	Неверный номер регистра.
109	6Dh	Недопустимое целевое устройство.
110	6Eh	Нет места в массиве картинок.
111	6Fh	Неверный номер картинки/картинка отсутствует.
112	70h	Сумма сторно больше, чем было получено данным типом оплаты.
113	71h	Сумма не наличных платежей превышает сумму чека.
114	72h	Сумма платежей меньше суммы чека.
115	73h	Накопление меньше суммы возврата или аннулирования.
117	75h	Переполнение суммы платежей.
118	76h	(зарезервировано)
122	7Ah	Данная модель ККМ не может выполнить команду.
123	7Bh	Неверная величина скидки/надбавки.
124	7Ch	Операция после скидки/надбавки невозможна.
125	7Dh	Неверная секция.
126	7Eh	Неверный вид оплаты.
127	7Fh	Переполнение при умножении.
128	80h	Операция запрещена в таблице настроек.
129	81h	Переполнение итога чека.
130	82h	Открыт чек аннулирования – операция невозможна.
132	84h	Переполнение буфера контрольной ленты.
134	86h	Вносимая клиентом сумма меньше суммы чека.
135	87h	Открыт чек возврата – операция невозможна.
136	88h	Смена превысила 24 часа.
137	89h	Открыт чек продажи – операция невозможна.
138	8Ah	Переполнение фискальной памяти.
140	8Ch	Неверный пароль.
141	8Dh	Буфер контрольной ленты не переполнен.
142	8Eh	Идет обработка контрольной ленты.
143	8Fh	Обнуленная касса (повторное гашение невозможно).
145	91h	Неверный номер таблицы.
146	92h	Неверный номер ряда.
147	93h	Неверный номер поля.
148	94h	Неверная дата.
149	95h	Неверное время.
150	96h	Сумма чека по секции меньше суммы сторно.
151	97h	Подсчет суммы сдачи невозможен.
152	98h	В ККМ нет денег для выплаты.
154	9Ah	Чек закрыт – операция невозможна.
155	9Bh	Чек открыт – операция невозможна.
156	9Ch	Смена открыта, операция невозможна.
157	9Dh	ККМ заблокирована, ждет ввода пароля доступа к ФП.
158	9Eh	Заводской номер уже задан.
159	9Fh	Количество перерегистраций не может быть более 4.
160	A0h	Ошибка фискальной памяти.
162	A2h	Неверная смена.
163	A3h	Неверный тип отчета.
164	A4h	Недопустимый пароль.
165	A5h	Недопустимый заводской номер ККМ.
166	A6h	Недопустимый РНМ.
167	A7h	Недопустимый ИНН.
168	A8h	ККМ не фискализирована.
169	A9h	Не задан заводской номер.
170	AAh	Нет отчетов.
171	ABh	Режим не активизирован.
172	ACh	Нет указанного чека в КЛ.
173	ADh	Нет больше записей КЛ.
174	AEh	Некорректный код или номер кода защиты ККМ.
176	B0h	Требуется выполнение общего гашения.
177	B1h	Команда не разрешена введенными кодами защиты ККМ.
178	B2h	Невозможна отмена скидки/надбавки.
179	B3h	Невозможно закрыть чек данным типом оплаты (в чеке присутствуют операции без контроля наличных).
186	BAh	Ошибка обмена с фискальным модулем.
190	Beh	Необходимо провести профилактические работы.
200	C8h	Нет устройства, обрабатывающего данную команду.
201	C9h	Нет связи с внешним устройством.
202	CAh	Ошибочное состояние ТРК.
203*	CBh	Больше одной регистрации в чеке.
204*	CCh	Ошибочный номер ТРК.
205	CDh	Неверный делитель.
207	CFh	В ККМ произведено 20 активизаций.
208	D0h	Активизация данной ЭКЛЗ в составе данной ККМ невозможна.
209	D1h	Перегрев головки принтера.
210	D2h	Ошибка обмена с ЭКЛЗ на уровне интерфейса I2C.
211	D3h	Ошибка формата передачи ЭКЛЗ.
212	D4h	Неверное состояние ЭКЛЗ.
213	D5h	Неисправимая ошибка ЭКЛЗ.
214	D6h	Авария крипто-процессора ЭКЛЗ.
215	D7h	Исчерпан временной ресурс ЭКЛЗ.
216	D8h	ЭКЛЗ переполнена.
217	D9h	В ЭКЛЗ переданы неверная дата или время.
218	DAh	В ЭКЛЗ нет запрошенных данных.
219	DBh	Переполнение ЭКЛЗ (итог чека).
220	DCh	Буфер переполнен.
221	DDh	Невозможно напечатать вторую фискальную копию.

* - коды ошибок, выводимые на дисплее, но не посылаемые в ПК.

Коды ошибок ФН

Доставка и оплата

Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)

По телефону с 10:00 до 19:00 по будням

При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 8 (473) 210-65-83.)

Стоимость доставки:

Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 30 000 руб.

Оплата заказа:

Оплата принимается как по безналичному расчету, так и за наличный расчет.

Варианты оплаты:

Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.

При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом c нашего склада, либо курьером или отправкой транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.

При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.

При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо.
