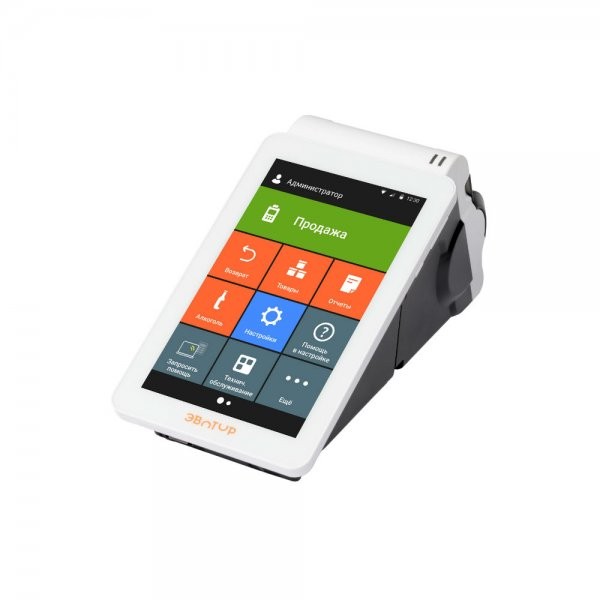

Смарт-терминал ЭВОТОР 7.2
Ширина ленты: 57 мм
Обзор:
Комплектация (Алко ФН)
Комплект поставки ККТ ЭВОТОР различается в зависимости от конфигурации. Максимальная комплектация в конфигурации ЭВОТОР АЛКО содержит в себе следующие компоненты:
- смарт-терминал Эвотор;
- сканер штрих-кодов Zebra DS4308 ;
- УТМ HUB-19 от Атола (в конфигурации ЭВОТОР АЛКО);
- кабель RJ-USB для сканера штрих-кодов;
- блок питания от смарт-терминала;
- блок питания от УТМ HUB-19 (в конфигурации ЭВОТОР АЛКО);
- паспорт устройства;
- руководство по быстрому запуску;
- учетный талон ККТ;
- таблица для настройки сканера (ЭВОТОР Стандарт и ЭВОТОР АЛКО).
Краткий обзор возможностей Эвотор

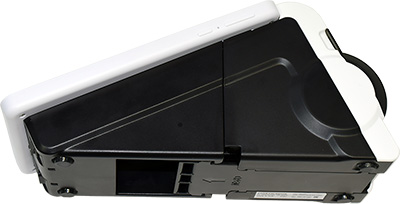

Внешний вид и удобство
Один из самых популярных и удобных Point Of Sale терминалов на рынке. Небольшие размеры, встроенный в корпус фискальный регистратор, крайне удобное программное обеспечение и небольшая стоимость позволит использовать POS-терминал ЭВОТОР в любом небольшом магазине.
Жаль, что форма, вес и отсутствие аккумулятора для функционала ККТ не позволяют использовать терминал, как переносную кассу. Хотя в принципе ничего не мешало сделать форму корпуса более удобной и оснастить ККТ встроенным аккумулятором достаточной мощности - ниже Вы можете прочитать почему мы так считаем.
Расположение планшета-дисплея очень удачное - под углом: все видно и удобно работать с меню. Встроенное программное обеспечение обладает понятным интерфейсом.
Не так давно в нашей "лаборатории" было проведено тестирование: запуск терминала Эвотор от источника бесперебойного питания. Терминал проработал весь рабочий день. Таким образом, автономность терминала можно повысить.
А для тех, кому требуется терминал со встроенным аккумулятором, предлагаем приобрести Эвотор 7.3.
Сама система Эвотор представляет из себя простой в использовании и подключении терминал на основе планшетного компьютера ALM020.30.000. На этой базе существует множество разных конфигураций с разными возможностями ПО. В данном случае мы рассматриваем АТОЛ СМ-02ПТК.

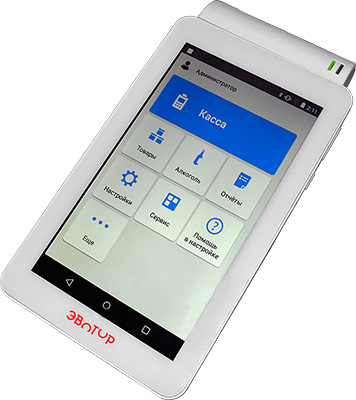

Устройство обладает удобным семидюймовым сенсорным экраном, расположенным под углом, с хорошей чувствительностью.
Сам комплект самодостаточен и может подключаться к сети Интернет, с помощью оператора мобильной связи или по Wi-Fi.
В корпусе встроенного планшета есть два разъема для micro SD-карт и SIM-карт. Карты памяти можно использовать, например, для переноса базы товаров. SIM карты - для подключения к операторам связи, предоставляющим услуги мобильного интернета.
Не смотря на встроенную в корпус антенну, беспроводную связь ЭВОТОР держит отлично. Обрывов связи по вине устройства замечено не было.
В корпус планшета установлена небольшая батарея. Ей мощности не достаточно для работы Эвотор, но хватит для сохранения данных при внезапном отключении электроэнергии.
- управляется смарт-терминал может также с помощью предустановленного на планшет ПО TabletPOS. Сама система сделана с упором на удобство использования: большие и понятные кнопки управления, описание опций и встроенное руководство по эксплуатации;
- поддерживаются все основные торговые действия, так то продажа товара, учет товаров, создание базы товаров, возврат товара, работа с ЕГАИС (в конфигурации АТОЛ СМ-02ПТК).
- еще одной особенностью кассового аппарата ЭВОТОР является передача данных с помощью облачной системы. Таким образом Вы можете базу товаров с одного аппарата скопировать в другой.
Терминал ЭВОТОР обладает одним преимуществом перед другими подобными кассами - каждый терминал связан с помощью облачной системы. С помощью этой системы можно передавать данные между разными терминалами и добавлять новое программное обеспечение.
Доступ к облаку можно получить в Эвотор Маркет.
Подключение к устройствам
- смарт-терминал Эвотор создан на базе планшета с операционной системой Android версии 5.1. Таким образом устройство поддерживает беспроводные протоколы связи (Bluetooth и Wi-Fi);
- кроме этого на корпусе терминала расположено 6 портов USB-A (один спереди, пять снизу) для подключения внешних устройств, например - сканера штрих-кодов;
- если сканер идет с USB кабелем, то подключить такое устройство к ЭВОТОР не сложно. Большинство сканеров даже определившись как "неизвестный сканер" все равно будут работать;
- по такой же аналогии происходит подключение банковского терминала и денежного ящика через переходник. Подключаемое устройство либо обнаружится само, либо его нужно будет подключить вручную через меню настроек;
- на новых версиях терминала появился порт RJ-11, для подключения денежных ящиков без переходников. По умолчанию, в ЭВОТОР записан только один драйвер для денежного ящика DT-100U. Некоторые другие денежные ящики с распайкой посифлекс работают безотказно;
- подобная ситуация и с весами. ЭВОТОР поддерживает три модели весов, но драйвера для них можно скачать только с "ЭВОТОР-маркет" и стоимость одного драйвера около 1000 руб.
Порты на универсальном транспортном модуле
- в комплект поставки Алко ФН включен УТМ HUB-19, на "борту" которого расположены порты: четыре USB-A, LAN, HDMI и VGA;
- УТМ HUB-19 к терминалу подключается через беспроводную сеть Wi-Fi;
- УТМ HUB-19 может быть запитан как от собственного адаптера питания, так и через USB от основного терминала. Кабель USB-A - USB-B в комплекте не предусмотрен;
- на левой стороне УТМ расположен разъем для SD карт памяти.
Параметры печати
- встроенный в смарт-терминал принтер печатает качественно, но медленно;
- параметры термобумаги: ширина - 57мм, ширина бобины - 45 мм;
- укладка бумаги простая: нужно открыть крышку и положить бумагу;
- настройки терминала позволяют запрограммировать заголовок и окончание чека (2 строки по 16 символов);
- нет возможности печати логотипов;
- принтер может печатать даже на самоклеящейся бумаге.
ЭВОТОР как ЧПМ
Ни для кого не секрет, что предприниматели на патентах, УСН и ЕНВД могут до 1 июля 2019 года не использовать кассы с передачей фискальных данных в ОФД, а выписывать БСО. Для упрощения выдачи БСО можно использовать чекопечатающую машину. Любой терминал ЭВОТОР без установленного фискального накопителя работает как ЧПМ, а после установки и регистрации, ЭВОТОР будет работать, как полнофункциональная онлайн касса.
Да, стоимость терминала ЭВОТОР по сравнению с другими ЧПМ выше, но эта стоимость легко окупится в середине 2018 года, когда потребуется в любом случае онлайн касса. Гораздо выгоднее просто купить ФН и зарегистрировать кассовый аппарат в налоговой, чем приобретать отдельно аппарат, фискальный накопитель и регистрацию. Купив терминал ЭВОТОР сейчас в качестве ЧПМ, в будущем Вы сэкономите стоимость нового аппарата.
Плюсы ЭВОТОР
- простая регистрация устройства в ОФД;
- легко заносить товары с помощью сканера штрих кодов;
- в комплекте уже предусмотрена SIM карта с удобным тарифом, для оплаты Интернета;
- встроенный в терминал фискальный регистратор;
- встроенная Wi-Fi антенна для подключения к Интернету;
- простые настройка и эксплуатация;
- синхронизируется с другими терминалами через "облако";
- встроенное в устройство руководство;
- автоматическое обновление ПО;
- поддерживает денежные ящики, весы и пин-пады;
- возможность работы как ЧПМ;
- возможность работы с алкогольной ЕГАИС.
Минусы ЭВОТОР
- терминал не работает без сети 220 вольт;
- не удобная смена фискального накопителя;
- нет бесплатного импорта базы товаров;
- нет автоматического обрезчика чеков;
- на корпусе терминала нет порта для подключения к интернету через кабель;
- если что то случается с планшетом, нет возможности быстро его заменить: придется покупать новый Эвотор с ФН и заново регистрировать его в налоговой;
- мало поддерживаемых моделей денежных ящиков, весов и пин-падов;
- большая часть приложений и драйверов не доступны - нужно отдельно приобретать за деньги;
- нерегулируемый экран;
- нет дисплея покупателя (подключается к USB).
Кому купить онлайн кассу ЭВОТОР?
Приобрести кассовый аппарат ЭВОТОР уже можно только ради самого удобного управления из всех существующих онлайн кассовых аппаратов. Но не только ради простоты использования имеет смысл купить ЭВОТОР. Работа с большим количеством кассовых аксессуаров, простота настройки и регистрации и синхронизация нескольких терминалов ЭВОТОР между собой в одном магазине. Такие возможности, да еще и по такой низкой стоимости!
Программирование:
Смарт-терминал ЭВОТОР Инструкция по подключению и настройке
Меню страницы:
- подключение и настройка системы
- настройка УТМ АТОЛ HUB-19
- описание основных операций
- режим кассы
- режим базы товаров
- настройки ЕГАИС
- режим отчеты
- описание дополнительных опций
- добавление устройства к терминалу
- список поддерживаемых и проверенных устройтв
- настройка начала и окончания чека
- настройка ЕГАИС
Подключение и настройка системы:
Оборудование в комплекте системы (вариант АЛКО ФН):
- терминал АТОЛ;
- сканер штрих-кодов DS4308;
- УТМ АТОЛ HUB-19.
Подключение терминала к сети Интернет:
Для подключения системы к сети Интернет можно использовать беспроводной канал (либо GSM, либо Wi-Fi) или можно подключить к выделенному каналу с помощью HUB-19. Последний вариант
Подключение Эвотор к Интернету через Wi-Fi:
Для этого процесса Вам потребуется устройство раздающее защищенную беспроводную сеть Wi-Fi. Например, маршрутизатор.
- В главном меню, выбираете раздел Еще.
- Следующем идет подраздел Настройки.
- Выбираете меню Wi-Fi.
- Если выключен переключатель сверху окна - включите его.
- Выбирайте Вашу сеть и подключаетесь к ней.
Этот вариант подключения считается оптимальным по простоте настройки и стабильности соединения.
Подключение Эвотор к Интернету через GSM:
Для этого потребуется сим-карта от оператора связи с подключенной услугой доступа к Интернет. В комплекте с ЭВОТОР есть подобный тариф спробным периодом.
Особой настройки этот способ не требует. Достаточно подключить SIM карту к планшету.
Подключение Эвотор к Интернету с помощью выделенного канала (только в варианте АЛКО ФН):
Универсальный транспортный модуль АТОЛ по сути является отдельным компьютером, с возможностью подключения последнего к сети Интернет для передачи данных по выделенному каналу. Эту возможность можно использовать и для подключения кассового аппарата ЭВОТОР, подключив последний через беспроводную связь к УТМ.
Описание основных операций:
Основные кассовые операции проводятся через режим Касса.
Учитываются все аспекты работы, как-то:
- продажа по свободной цене;
- продажа по сканированию штрих-кода;
- продажа товара из внесенной базы данных;
- возврат товара покупателем (по чеку, и без основания);
- открытие и закрытие смены;
- работа с наличными, при подключенном денежном ящике;
- работа с платежным терминалом, при подключенном платежном терминале.
Весь этот функционал прост и интуитивно понятен даже людям, никогда не сидевшим за кассой.
Настройка базы товаров
Меню Товары дает возможность провести основные виды работы с базой товаров, а так же настроить список товаров для ККМ через сканирования штрих-кодов или вручную.
Для добавления списка товаров через сканирование штрих-кода, Вам потребуется подключиться либо к базе АТОЛ, либо к базе "Мой Склад". Для настройки обмена сделайте следующее:
- Зайдите в раздел Настройки.
- Выбирайте подраздел "Обмен данными".
- Укажите учетную систему: АСТУ (протокол АТОЛ) или Облачный сервис Мой Склад.
- При выборе нужной системы, войдите в "Параметры обмена".
- В параметрах Мой Склад есть вкладки Расписание и Доступ.
- Если с расписанием все ясно, то в разделе доступ Вам потребуется подключиться к Вашей учетной записи. Либо создать её.
- В параметрах АСТУ есть вкладки Настройки и Каналы.
- В первой - настраиваете, во второй - настроить канал обмена.
К сожалению, по умолчанию в терминал ЭВОТОР не возможно выполнить импорт базы товаров каким-либо способом, кроме как с использованием сканера штрих-кодов или ввода товаров в ручную. Импорт из систем подобной "1C" или "Мой склад" возможен, но потребует оплатить и подключить дополнительное программное обеспечение с сайта "Эвотор-маркет".
Набор базы вручную не сложен. Если Вы используете сканер и товар есть в эвоторовском облаке, то достаточно отсканировать штрих-код с товара и добавить цены закупки и продажи.
Если товара в облаке нет, то при сканировании шрих-кода в форме товара отобразиться только отсканированный код, а все остальные строки нужно будет заполнять вручную.
Базу товаров можно загружать и через SD-карты в формате exel-таблиц, но приложение для такой возможности обойдется Вам в 250 руб. в месяц.
Есть возможность переносить базу товаров с одного терминала на другой с помощью облачного сервиса ЭВОТОР. Для этого достаточно внести базу на один из терминалов, после подключить его к Интернет для синхронизации.
Меню "Алкоголь"
В меню Алкоголь проводятся все требуемые по ЕГАИС операции.
Добавление товара при подключении к одной из систем очень простой:
- Из главного окна выбираете меню Товары.
- Выбираете подменю Список товаров.
- Нажимаете символ +.
- Выбираете "Добавить товар" (либо для группы товаров - "Добавить группу").
- Выбираете вид товара: "Обычный" или "Алкоголь".
- И считайте штрих-код с помощью сканера.
Если в базе данных выбранной системы товара нет, или Вы не зарегистрированы в этих системах, то на экране считывания штрих-кода нажмите "Пропустить" и введите параметры товара вручную.
Так же базу товаров можно составить при приемке или инвентаризации.
Подробная настройка терминала ЭВОТОР для ЕГАИС
Меню "Отчеты"
В разделе Отчеты можно получить все отчеты по работе с терминалом, в том числе снять утренний и вечерний отчеты.
Для снятия Z и X отчетов достаточно зайти в меню Кассовые отчеты и выбрать нужный отчет. ЭВОТОР распечатает чек с выбранным отчетом.
В Журнале операций можно просмотреть все проведенные с момента включения терминала операции.
В Журнале документов можно увидеть совершенные операции с кассовым терминалом.
В Управленческих отчетах можно посмотреть следующее:
- товарные остатки в ценах реализации;
- движение товаров;
- отчеты по закупкам;
- отчеты по продажам;
- сводные отчеты по продажам;
- отчеты по валовой прибыли.
Настроить смарт-терминал ЭВОТОР крайне просто.
ЭВОТОР 7,2
| Основные | ||
| Габариты | 247 х 112 х 115 | |
| Габариты с упаковкой | 252 x 215 x 142 | |
| Вес, кг | 1,2 | |
| Гарантия, месяцев | 12 | |
| Средний срок службы (амортизации), лет | 7 | |
| Встроенный аккумулятор | нет | |
| Рабочая температура (градусов по Цельсию) | +5° - +45° C | |
| Влажность | 85% | |
| Возможные сферы применения | торговля, услуги, ресторан, отель, продажа алкоголя | |
| Производитель | ЭВОТОР (АТОЛ и Сбербанк) |  |
| Генеральный поставщик | ||
| Дата выхода на рынок | 2016-2017 | |
| Функциональные возможности | ||
| Автоматический перевод времени и даты | да | |
| Количество отделов (секций) | неограничено (требуется дополнительное ПО) | |
| Количество кассиров | не ограничено | |
| Максимальное количество покупок за смену | не ограничено | |
| Количество программируемых товаров | от 30 000 до первых фризов (~150 000) | |
| Кол-во программируемых налогов | 8 | |
| Максимально возможная сумма к пробитию | не ограничено | |
| Программирование скидок и надбавок | да | |
| Оформления возврата | да | |
| Выплаты из кассы | да | |
| Внесения денег в кассовый аппарат | да | |
| Аннулирование продаж | да | |
| Повтор последней покупки (дубликат чека) | да | |
| Пробитие чеков в тестовом режиме | да | |
| Умножение цены на количество товара | да | |
| Максимальное кол-во покупок в чеке | не ограничено | |
| Возможность подсчета сдачи | да | |
| Корректировка введенных данных до выведения чека на печать | да | |
| Встроенный калькулятор | нет | |
| Автоматический отрезчик чековой ленты | нет | |
| Информация на чеке | ||
| Количество программируемых строк в заголовке чека | 2 | |
| Количество программируемых строк в окончании чека | 2 | |
| Программирование логотипа | нет | |
| Питание | ||
| От электросети 220 В | да | |
| От встроенного аккумулятора | нет | |
| Зарядное устройство в комплекте | да | |
| Автомобильный прикуриватель 12 В | нет | |
| Потребляемый ток, (А) | 1.25 | |
| Время включения ККМ (секунд) | ~5 -10 | |
| Мощность, (Вт) | 30 | |
| Подключение внешних устройств | ||
| Сканер штрих-кода | да | |
| Весы | да (требуется драйвер и кабель-переходник) | |
| Компьютер | да (bluetoth) | |
| Денежный ящик | да (требуется драйвер) | |
| Принтер этикеток | да (требуется драйвер) | |
| Банковский терминал | да | |
| Дополнительный внешний индикатор | да | |
| Интерфейсы | ||
| COM-порт (RS-232) | нет | |
| RS-485 | нет | |
| USB | есть | |
| LAN | нет | |
| Wi-Fi | есть | |
| Bluetooth | есть | |
| GSM (2G или 3G) | есть | |
| Работа в режиме ON-Line | да (требуется дополнительное ПО) | |
| Работа в режиме OFF-Line | да | |
| Индикатор | ||
| Индикатор кассира | да | |
| Индикатор покупателя | нет | |
| Тип | сенсорный дисплей | |
| Подсветка | да | |
| Разрядность, знаков | 20 | |
| Принтер, тип ленты | ||
| Тип | термохимический | |
| Ширина кассовой ленты, мм | 57 | |
| Количество знаков в строке чека | зависит от настройки | |
| Ширина бобины, не более, мм | 40 | |
| Разрешение печати | нет данных | |
| Скорость печати (мм в секунду) | 75 | |
| Установка кассовой ленты в одно движение | да | |
| Клавиатура | ||
| Тип клавиатуры | сенсорная | |
| Защита от влаги | нет | |
| Водонепроницаемость | нет | |
| Пылезащита | нет | |
| Типы оплаты | ||
| Наличный расчет | есть | |
| Безналичный расчет | есть | |
| Оплата кредитом | есть | |
| Оплата картой | есть | |
| Дополнительно | ||
| Время непрерывной работы, не менее (часов в сутки) | 16 | |
| Среднее время работы до поломки не менее (часов) | не указано | |
| Руководство по эксплуатации | Скачать |
Смарт-терминал ЭВОТОР: программы, драйвера, инструкции для скачивания
Для покупки и подключения дополнительного програмного обеспечения посещайте ЭВОТОР МАРКЕТ. На данный момент множество полезных программ и драйверов, но почти все платные.
| Руководство по быстрой настройке терминала | Скачать |
| Руководство по эксплуатации | Скачать |
| Ремонтная документация | Скачать |
| Презентация терминала ЭВОТОР | Скачать |
| Инструкция по модернизации до терминала с ФН Руководство по модернизации ЕНВД терминала и терминала с ЭКЛЗ до ЭВОТОР ФН, ссылки на прошивки внутри инструкции (прошивки обновляются на сайте производителя) |
Скачать |
| УТМ АТОЛ руководство по эксплуатации | Скачать | |
| УТМ АТОЛ инструкция по подготовке работы с ЕГАИС | Скачать | |
| ЕГАИС общие положения | Скачать | |
| УТМ АТОЛ HUB-19 документы ЕГАИС | Скачать | |
| УТМ АТОЛ HUB-19 паспорт | Скачать | |
| Описание обмена данными в TabletPOS | Скачать | |
| Техническое руководство по сканеру Zebra | Скачать | |
| Wiki Evotor - веб-руководство | Перейти | |
Доставка и оплата
Выбранный товар Вы можете заказать ежедневно без выходных и праздников.
На сайте (круглосуточно)
По телефону с 10:00 до 19:00 по будням
При заказе товара по будням, доставка товара осуществляется на следующий день или в любой удобный для Вас день и время. (условия доставки и наличия товара на складе обязательно оговорите с нашими специалистами по тел: 8 (473) 210-65-83.)
Стоимость доставки:
Бесплатная доставка осуществляется в черте города только при покупке ККТ с полным пакетом услуг, при сумме заказа свыше 30 000 руб.
Оплата заказа:
Оплата принимается как по безналичному расчету, так и за наличный расчет.
Варианты оплаты:
Способ оплаты выбираете сами и при оформлении заказа указываете в комментарии.
При безналичной оплате мы выставляем счет и отправляем на e-mail. После поступления денег на расчетный счет производим отгрузку. Товар можно получить либо самовывозом c нашего склада, либо курьером или отправкой транспортной компанией. Выдаются оригиналы первичных бухгалтерских документов.
При наличной оплате, мы извещаем Вас о наличии товара на складе. Вы приезжаете, оплачиваете и
забираете товар, либо Вам его привозит курьер. Выдаются оригиналы первичных бухгалтерских документов и кассовый чек.
При оформлении документов на юридическое лицо и ИП клиент должен предоставить либо доверенность от покупателя, либо поставить печать. В противном случае документы оформляются на частное лицо.
